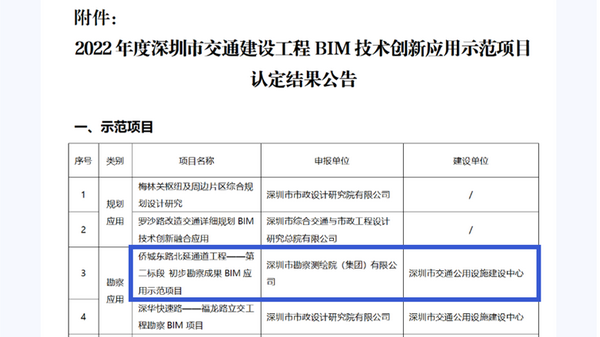

日前，2022年度深圳市交通建設工程BIM技術創新應用示范項目認定結果公布，深勘集團“僑城東路北延通道工程——第二標段初步勘察成果BIM應用示范項目”獲評勘察BIM應用示范項目，為兩個勘察BIM應用示范項目之一。

該認定活動在深圳市交通運輸局指導下，由深圳市建筑信息模型產業創新發展促進會舉辦，根據深圳市《關于加快推進建筑信息模型(BIM)技術應用的實施意見(試行)》等文件要求，旨在加快推進建筑信息模型（以下簡稱BIM）技術應用工作，加大BIM技術在交通建設工程項目的應用推廣力度，助建數字孿生智慧城市。

獲獎項目簡介

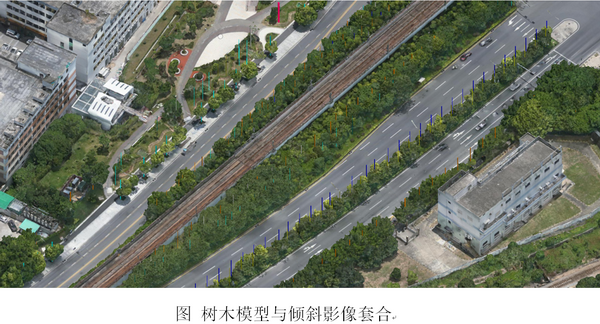

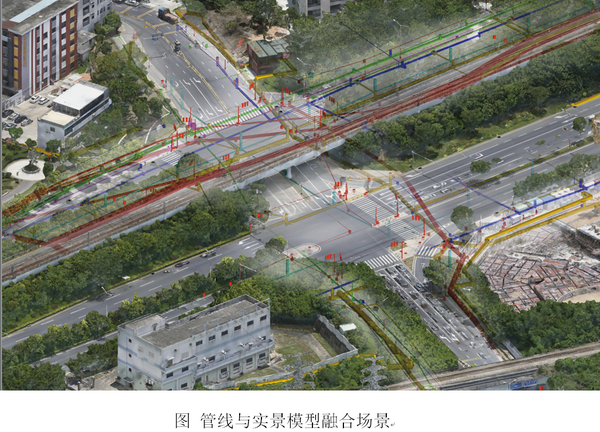

“僑城東路北延通道工程——第二標段初步勘察成果BIM應用示范項目”的勘察BIM分為地上和地下兩部分，其中地下為地質及管線模型，地上為傾斜攝影模型和樹木模型。

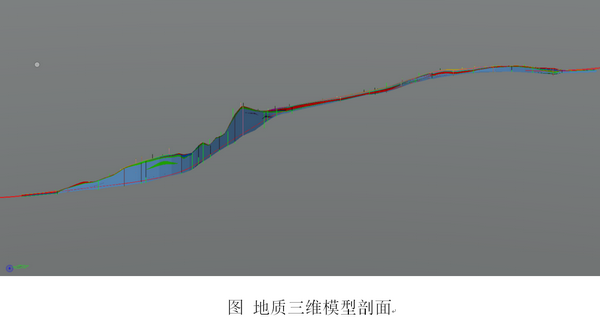

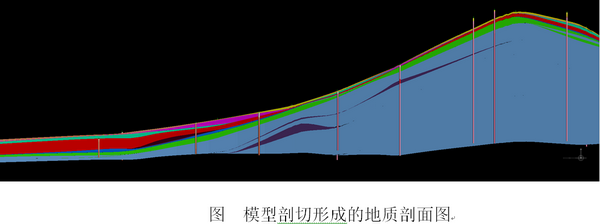

該獲獎項目基于BIM技術，整合勘察、測繪等作業資料，實現地質模型三維展示、地質分析、剖切出圖、填挖方計算等應用，優化了傳統勘察流程、解決難點問題、探索了勘察內外業基于BIM的一體化管理等目的，有完整的BIM技術實施路徑，BIM技術的應用對工程勘察效益有實際的優化提升。

技術亮點

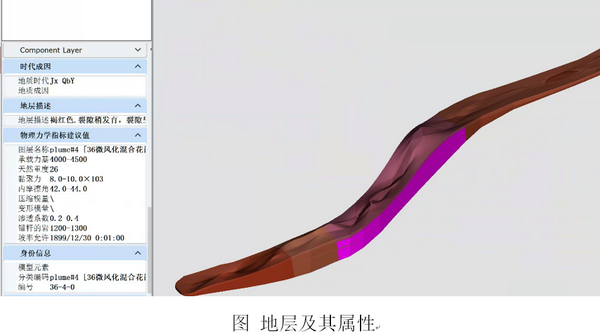

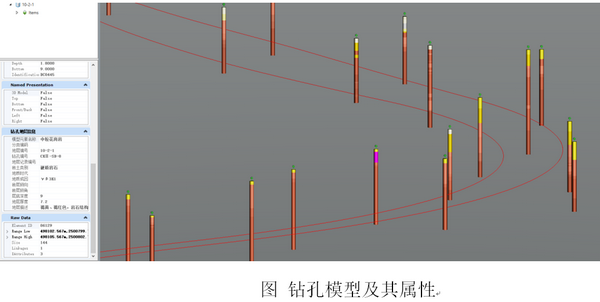

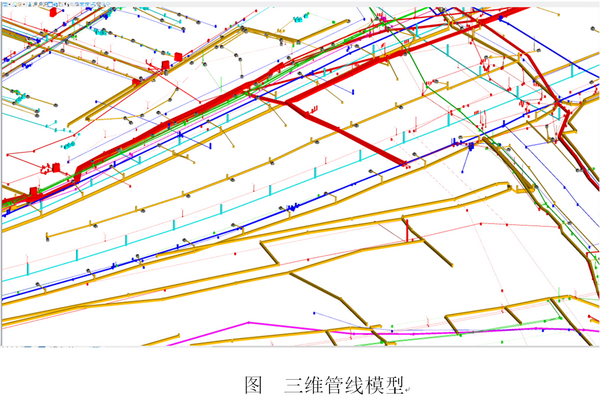

該項目技術先進，采用了管線批量建模方法，避免了傳統人工手動建模，節約了人力成本，提高了工作效率；提出了分層+巖性的地質建模方法、通過引入虛擬鉆孔、截斷建模等方法，使得地質模型得以準確表達，為后期設計、施工、運維提供了詳實的巖土體信息；建立了高精度的管線構件庫，建立了不同結構的管井點模型和不同類型、不同材質的圓管、方管模型，同種類的構件可以重復使用，后續管線建模可成倍提高建模速度和效率；自主研發了數據庫快速轉換平臺，進行海量數據的處理、整理、計算和檢查等工作，該軟件的研發極大加快了數據處理的速度，提高了模型質量，相比人工處理成倍提升；自主研發了通天錐內外業一體化數據庫管理平臺，外業可通過手機端快速無紙化錄入原始勘察數據，聯網實時同步編錄數據到數據庫中，實現內外業數據處理的無縫對接，為工程勘察的質量、安全、進度、成本、協調等各方面的應用與管理提供了有力支撐，節約工期和造價，同時為地質信息模型的建模和屬性掛接提供數據來源，提高建模速度和準確度。

該項目研究了多種數據表達場景，提高了勘察成果的使用效率；三維模型輔助進行數據成果校核，提高了成果質量，進行風險控制；地質模型輔助地質分析，精準地預測地質風險；形成了高效可用的建模流程，對勘察、測繪建模極具有指導和推廣價值。

作者：侯輝嬌子
